Mūsų gamybos proceso apžvalga
01
Paruošimas
Paruošiame gamybai reikalingus komponentus, medžiagas ir dokumentaciją.
02
PCB surinkimas
Automatinis ir rankinis spausdintinių plokščių surinkimas su tikslia kokybe ir kokybės kontrole.
03
Testavimas
Griežti funkciniai ir kokybės bandymai, siekiant užtikrinti patikimumą ir našumą.
04
Dėžutės surinkimas
Galutinis surinkimas, integravimas ir pakavimas į gatavus gaminius.

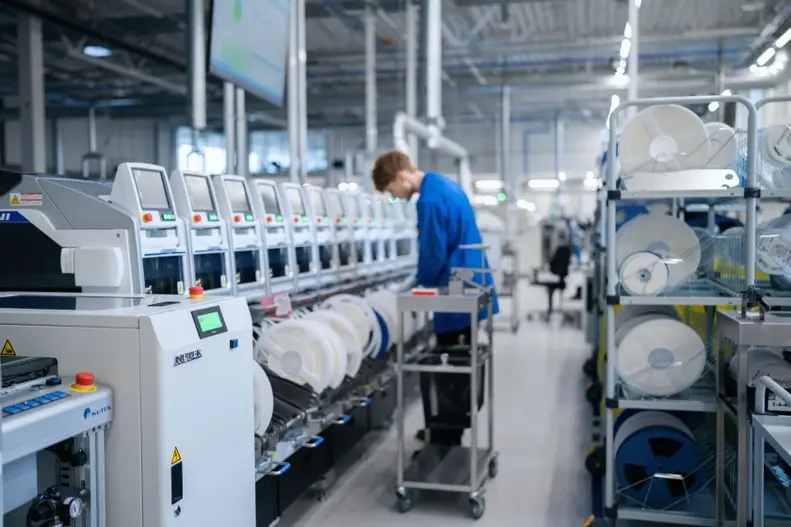

Pasirinkite ir padėkite
Komponentų išdėstymo procesui, kuris prasideda vos tik patikrinamas litavimo pastos užtepimo tikslumas, naudojame itin našias surinkimo ir išdėstymo mašinas. Remdamasis spausdintinės plokštės išdėstymu ir medžiagų sąrašu, SMT programuotojas nustato mašiną. Tuomet SMT operatorius į nurodytose vietose esančius tiektuvus pakrauna projektui būdingus paviršinio montavimo įtaisus (SMD). SMD komponentai atkeliauja ritėmis arba dėklais ir, atsižvelgiant į jų dydį, pakraunami į tiektuvų dėtuves. Kiekviena komponentų ritė turi duomenų matricą, kuri nuskaitoma ir įdedama į SMT sistemą. Automatizuota sistema užtikrina tikslumą atmesdama bet kokias neteisingas rites. Nuskenavus kitą, rites galima lengvai papildyti.
Surinkimo ir įdėjimo mašina paima PCB plokštę ir uždeda komponentus ant įklijuotų panelių. Norint paimti dalis ir vėliau jas įdėti į plokštės litavimo pastą, naudojami specialūs antgaliai, naudojant vakuumą.
Šia tikslia įranga galima surinkti mažus lustus, didelius integrinius grandynus ir kitus sudėtingus komponentus.
